[Cisco] VLAN- Trunk Routing

VLAN- Trunk Routing

VLAN간에 통신은 반드시 L3 장치를 통해서 가능하다.



-목차-
1. 스위치 수정
2. 라우터 설정 삭제
3. 라우터 설정 (트렁크 포트 라우팅)

---

1. 스위치 수정





이전에 사용하던 스위치를 사용하는 경우에만 수정해주세요.



# interface range gi0/1‐2
# no sw ac vlan

# int gi0/1
# sw mode trunk

# do show int trunk //확인
Port        Mode         Encapsulation  Status        Native vlan
Gig0/1      on           802.1q         trunking 1





---

2. 라우터 설정 삭제





이전에 사용하던 라우터를 사용하는 경우에만 설정해주세요.



# int gi0/0
# no ip address
# shutdown

# int gi0/1
# no ip address
# shutdown

# do show ip int brief //확인
Interface           IP‐Address    OK? Method Status                  Protocol
GigabitEthernet0/0  unassigned    YES manual administratively down   down
GigabitEthernet0/1  unassigned    YES manual administratively down   down
Vlan1               unassigned    YES unset  administratively down   down



---

3. 라우터 설정 (트렁크 포트 라우팅)

# int gi0/0
# no sh

# int gi0/0.10
# encapsulation dot1q 10
# ip address 1.1.1.1 255.255.255.0

# int gi0/0.20
# encapsulation dot1q 20
# ip address 2.2.2.1 255.255.255.0

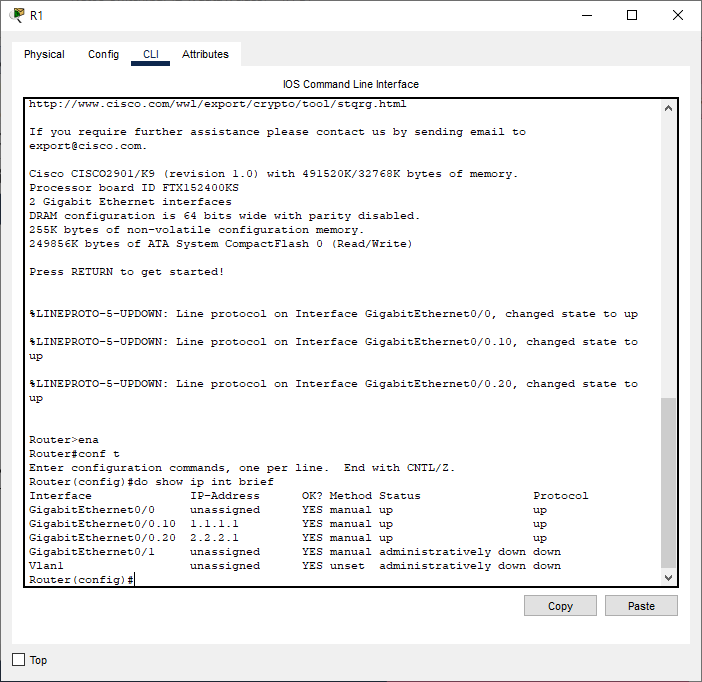

# do show ip int brief //확인
Interface              IP‐Address      OK? Method Status
Protocol
GigabitEthernet0/0     unassigned       YES manual up                    up
GigabitEthernet0/0.10  1.1.1.1          YES manual up                    up
GigabitEthernet0/0.20  255.255.255.1    YES manual up                    up



PC

---

궁금한점 있으시면 댓글 남겨주세요.
